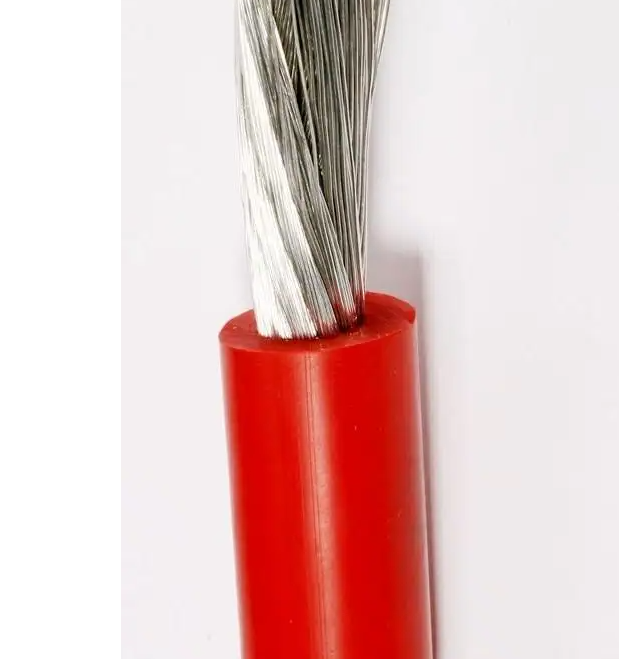

硅橡膠電纜JGG-1*10
型 號：JGG-1*10
執行標準：硅橡膠電纜JGG-1*10執行JB/T6213.4-2006
硅橡膠電纜JGG-1*10產品特性：
1、額定電壓：3000V 、6000V、10000V
2、工作溫度：-60～+180℃
3、導 體：裸銅線或鍍錫銅絞線
4、絕 緣：硅橡膠
5、顏 色：供需雙方協議商定
特點/用途：
硅橡膠電纜JGG-1*10具有優良的耐高溫，耐低溫性能，具有優良的電絕緣性能，優良的化學穩定性能，耐高電壓，耐老化，使用壽命長，且柔軟，便于安裝。
硅橡膠電纜JGG-1*10廣泛應用于照明燈具、家用電器、電熱電器、儀器儀表、電機引接線及電子、燈具、燃具等高溫環境。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
|
導體結構 |
絕緣厚度 |
電線外徑 |
20 ℃導體直流 |
||||||
|
標稱截面 （mm2） |
根數/線徑 |
導體外徑 |
3000V |
6000V |
10000V |
3000V |
6000V |
10000V |
|
|
0.5 |
28/0.15 |
0.90 |
2.0 |
2.50 |
3.60 |
4.90 |
5.90 |
8.10 |
40.1 |
|
0.75 |
24/0.20 |
1.15 |
2.0 |
2.50 |
3.60 |
5.20 |
6.20 |
8.40 |
26.7 |
|
1 |
32/0.20 |
1.30 |
2.0 |
2.50 |
3.60 |
5.30 |
6.30 |
8.50 |
20 |
|
1.5 |
48/0.20 |
1.60 |
2.2 |
2.80 |
3.80 |
6.00 |
7.20 |
9.20 |
13.7 |
|
2 |
40/0.25 |
1.85 |
2.2 |
2.80 |
3.80 |
6.30 |
7.50 |
9.50 |
9.9 |
|
2.5 |
49/0.25 |
2.00 |
2.4 |
3.00 |
4.00 |
6.80 |
8.00 |
10.0 |
8.21 |
|
4 |
56/0.30 |
2.80 |
2.4 |
3.00 |
4.00 |
7.60 |
8.80 |
10.8 |
5.09 |
|
6 |
84/0.30 |
3.60 |
2.6 |
3.20 |
4.20 |
8.80 |
10.0 |
12.0 |
3.39 |
|
10 |
84/0.40 |
4.60 |
2.6 |
3.20 |
4.20 |
9.80 |
11.0 |
13.0 |
1.95 |
|
16 |
126/0.40 |
5.80 |
2.8 |
3.50 |
4.50 |
11.40 |
12.80 |
14.80 |
1.24 |
|
25 |
196/0.40 |
7.60 |
2.8 |
3.50 |
4.50 |
13.20 |
14.60 |
16.60 |
0.795 |
|
35 |
494/0.30 |
8.80 |
2.8 |
3.70 |
4.80 |
14.40 |
16.20 |
18.50 |
0.565 |
|
50 |
396/0.40 |
10.60 |
3.0 |
3.70 |
4.80 |
16.60 |
18.00 |
20.20 |
0.393 |
|
70 |
551/0.40 |
12.80 |
3.0 |
3.90 |
5.00 |
18.80 |
20.60 |
22.80 |
0.277 |
|
95 |
760/0.40 |
14.80 |
3.2 |
3.90 |
5.00 |
21.20 |
22.60 |
24.80 |
0.210 |
|
120 |
608/0.50 |
16.5 |
3.2 |
4.20 |
5.50 |
23.00 |
25.00 |
27.50 |
0.164 |
|
150 |
760/0.50 |
18.2 |
3.5 |
4.50 |
5.50 |
25.20 |
27.20 |
29.20 |
0.132 |
|
185 |
925/0.50 |
20.0 |
3.5 |
4.80 |
5.70 |
27.00 |
29.60 |
31.50 |
0.108 |
|
240 |
1221/0.50 |
23.0 |
3.5 |
5.20 |
6.00 |
30.00 |
33.40 |
35.00 |
0.0817 |
