非屏蔽柔性拖鏈電纜
產品應用
非屏蔽柔性拖鏈電纜是連續柔性 PVC 控制電纜，適用于小彎曲半徑的拖鏈系統，專為需要高度彎折彎曲連續運動應用場合而設計并廣泛用于：拖鏈系統、機器人和移動驅動系統等。該類型電纜比普通電纜應具有:高柔性、耐油、防淺水耐潮、抗紫外線、耐候性能優異,耐低溫、耐磨、能承受較重的機械外力;該類型電纜比普通柔性電纜更快加速度與更強的耐曲繞性。

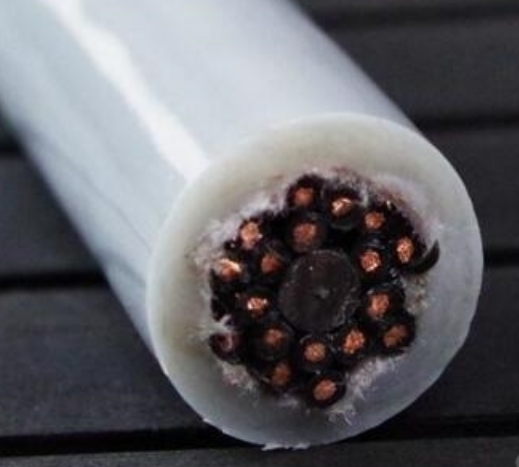

非屏蔽柔性拖鏈電纜產品結構
參考標準：VDE 0250
導 體：多股精細束絞銅絲，符合IEC 60228,六類導體
絕緣材料：高強度聚氯乙烯
芯線顏色:
JZ黑色芯線，連續白色數字編號，帶黃綠地線（在外層）
JB:彩色線芯，帶黃綠地線
OZ:黑色線芯，用白色油墨數字或激光打印數字順序編號，不帶黃綠地線
OB:彩色線芯，不帶黃綠地線
填充(可選)：棉紗填充
內護(可選)：高強度聚氯乙烯
纜芯：采用較小成纜節距絞合
＜12芯：外層排列成纜
≥12芯：分組成纜
護套材料：高強度聚氯乙烯
護套顏色：RAL7001灰色以及其他顏色
技術參數
額定電壓：300/500V
測試電壓：2000V
額定溫度：-20℃～+70℃
***小彎曲半徑：
固定安裝：5×電纜外徑
移動安裝：7.5×電纜外徑
環保要求：符合RoHS REACH
阻燃特性：符合IEC60332-1-2
產品特性
機械性能良好
-
適合柔性應用
-
特殊的結構設計及材料，加強了其耐磨耐彎曲性
-
具有一定的耐油性 符合 DIN EN 50290-2-22
