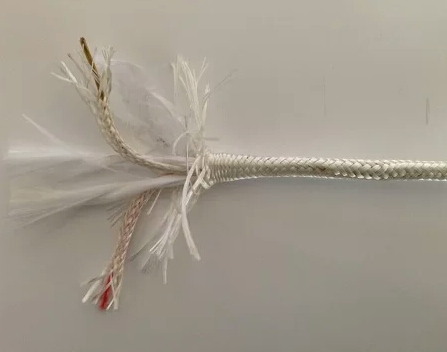

耐高溫電纜AHFBRP-1*150mm2
1、長期使用工作溫度：260℃-400℃；短期使用800℃，90分鐘
2、額定電壓Uo/U：450/750V、600/1000V
3、Z低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、Z小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
用途：
耐高溫電纜AHFBRP-1*150mm2適用于發電、冶金等高溫、防火、防腐惡劣環境中的型號檢測及電力傳輸。尤其特種耐高溫防火電纜適用于消防與保安系統的系統保護回路的控制及動力傳輸。
特種耐高溫防火電纜該產品重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度
型號及名稱：
|
序號 |
名稱 |
敷設方式 |
敷設方式 |
|
1 |
AFHBRP |
耐高溫防火電纜 |
用于各種移動電器設備 |
|
2 |
ABHBRP |
耐高溫屏蔽防火軟電纜 |
規格：
|
型號 |
額定電壓（U0/U）（KV） |
芯數 |
標稱截面（mm²） |
|
ABHBR |
0.6/1 |
3、3+1 |
1.5-150 |
耐高溫電纜AHFBRP-1*150mm2主要技術指標：
|
性能項目 |
單位 |
技術指標 |
|
試驗電壓 |
kV |
3.5/5min |
|
絕緣電阻 |
MΩ/km |
500 |
|
耐火特性 |
- |
GB12666.6 A類或B類 |
|
阻燃特性 |
- |
GB12666.5 A類或B類 |
耐高溫電纜AHFBRP-1*150mm2
|
項 目 |
代號 |
含義說明 |
|
系列代號 |
NH |
防火電纜 |
|
絕緣材料 |
F |
防火絕緣材料 |
|
屏蔽材料 |
/ |
無屏蔽可省略 |
|
護套材料 |
F |
聚全氟乙丙烯 |
|
鎧裝材料 |
2232 |
鋼帶鎧裝 |
|
導體種類 |
A |
單股導體 |
型號對照表：
|
序號 |
ABHBRP |
AFHBRP |
|
1 |
銅芯或鎳芯 |
|
|
2 |
聚四氟繞包玻纖編織 |
氟塑料絕緣或云母帶著絕緣 |
|
3 |
玻纖 |
玻纖 |
|
4 |
高溫玻纖布 |
|
|
5 |
云母帶 |
|
|
6 |
玻纖布繞包 |
|
|
7 |
外屏蔽護套 |
|
電纜結構參數：
|
序號 |
芯數×標稱截面 |
芯數（根/直徑） |
電纜Z大外徑 |
計算重量（dg/dm） |
||
|
ABHBR |
ABHBRP |
ABHBR |
ABHBRP |
|||
|
1 |
3×1.5 |
32/0.25 |
10.2 |
10.9 |
135.2 |
167 |
|
2 |
3×2.5 |
49/0.25 |
11.1 |
11.9 |
169.6 |
205 |
|
3 |
3×4 |
56/0.30 |
13.4 |
14.0 |
267.0 |
301.5 |
|
4 |
3×6 |
84/0.30 |
15.6 |
16.4 |
357.2 |
424.5 |
|
5 |
3×10 |
84/0.40 |
18.7 |
19.6 |
541.4 |
624.4 |
|
6 |
3×16 |
126/0.40 |
22.5 |
23.4 |
812.0 |
908.8 |
|
7 |
3×25 |
196/0.40 |
27.5 |
28.7 |
1220 |
1405 |
|
8 |
3×35 |
276/0.40 |
32.1 |
33.9 |
1635 |
1851 |
|
9 |
3×2.5+1×1.5 |
49/0.25 |
12.2 |
12.9 |
2118.8 |
251 |
|
10 |
3×4+1×1.5 |
56/0.30 |
14.0 |
14.9 |
301.0 |
345.4 |
|
11 |
3×6+1×2.5 |
84/0.30 |
16.4 |
17.6 |
411.2 |
483 |
|
12 |
3×10+1×4 |
84/0.40 |
19.7 |
20.5 |
634.5 |
719.6 |
|
13 |
3×16+1×10 |
126/0.40 |
24.3 |
25.6 |
994 |
1154 |
|
14 |
3×25+1×16 |
196/0.40 |
29.2 |
30.5 |
1473 |
1667 |
|
15 |
3×32+1×16 |
276/0.40 |
35.1 |
36.4 |
1952 |
2150 |
