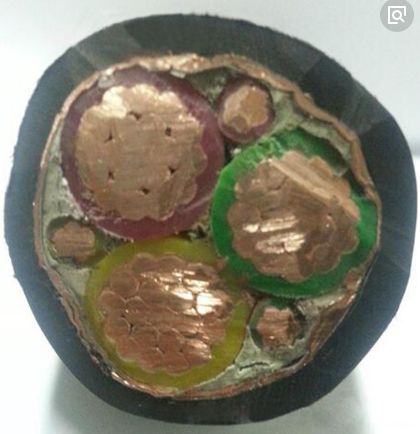

變頻屏蔽電纜WDZ-BPYJEP
變頻屏蔽電纜WDZ-BPYJEP使用特性及主要技術性能：
①額定電壓Uo／U為0．6/1kV。
②電纜導體長期允許的Z高工作溫度為90℃。
③短路時（量長持續時間不超過5S），電纜導體的Z高溫度不超過250℃。
④電纜敷設時的環境溫度應不低于o℃，晨小彎曲半徑不小于電纜外徑的15倍。
⑤變頻屏蔽電纜WDZ-BPYJEP具有較強的耐電壓沖擊性，能經受高速，頻繁變頻時的脈沖電壓。
⑥具有良好的屏蔽性能，可降低變頻器輸出中存在的高次揩波的不良影響。
⑦導體直流電阻符合GB3956的規定。
⑧經受3.5kV／5min工頻耐電壓試驗不擊穿。
⑨阻燃電纜能經受GBl2666．5規定的成束燃燒試驗。
⑩變頻屏蔽電纜WDZ-BPYJEP能經受GBl2666．5規定的成束燃燒試驗且燃燒時的煙濃度符合GBl2666．7（，ECl034）的規定，燃燒析出氣體水溶液的PH值≥4．3，導電率≤us／mm并符合IEC754-2的要求。
變頻器用主回路電力電纜型號及名稱：
|
型號 |
名稱 |
|
BPYJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻器用主回路電纜 |
|
BPYJVP1 |
交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽變頻器用主回路電纜 |
|
BPYJVP1-2 |
交聯聚乙烯絕緣鼙氯乙烯護套銅絲纏繞銅帶繞包雙重屏蔽變頻器用主回路電纜 |
|
BPYVP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁（鋁塑）帶屏蔽變頻器用主回路電纜 |
|
ZR-BPYJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽阻燃變頻器用主回路電纜 |
|
ZR-BPYJVP1 |
交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽阻燃變頻器用主回路電纜 |
|
ZR-BPYJVP1-2 |
交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包雙重屏蔽阻燃變頻器用主回路電纜 |
|
ZR-BPYJVP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁（鋁塑）帶屏蔽阻燃變頻器用主回路電纜 |
|
WDZ-BPYJEP |
交聯聚乙烯絕緣聚烯烴護套銅絲編織屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
|
WDZ-BPYJEP2 |
交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
|
WDZ-BPYJEP1 |
交聯聚乙烯絕緣聚烯烴護套銅絲纏繞屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
|
WDZ-BPYJEP1-2 |
交聯聚乙烯絕緣聚烯烴護套銅絲纏繞包雙重屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
|
WDZ-BPYJEP3 |
交聯聚乙烯絕緣聚烯烴護套鋁（鋁塑）帶屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
變頻屏蔽電纜WDZ-BPYJEP型號說明
|
項目 |
代號 |
說明 |
|
系列代號 |
BP |
變頻電纜 |
|
絕緣代號 |
YJ |
交聯聚乙烯絕緣 |
|
護套代號 |
V |
聚氯乙烯護套PVC 低煙無鹵聚烯烴護套 |
|
結構特征 |
P |
銅絲或鍍錫銅絲 銅帶繞包 銅絲繞包 鋁塑復合帶繞包 |
|
阻燃代號 e |
省略ommitted |
非阻燃 低煙無鹵阻燃 |
變頻屏蔽電纜WDZ-BPYJEP表示方法舉例：
0.6／1kV銅芯交聯聚乙烯絕緣銅絲編織屏蔽，聚氯乙 烯護套阻燃變頻器用主回路電纜，3×185+3×35mm2表示為：
ZR-BPYJVP-0.6/13 ×185+3×35
