KX補償導線的作用

作者：huibang 瀏覽量：0 來源：安徽匯邦電氣有限公司時間：2020-02-05

信息摘要：

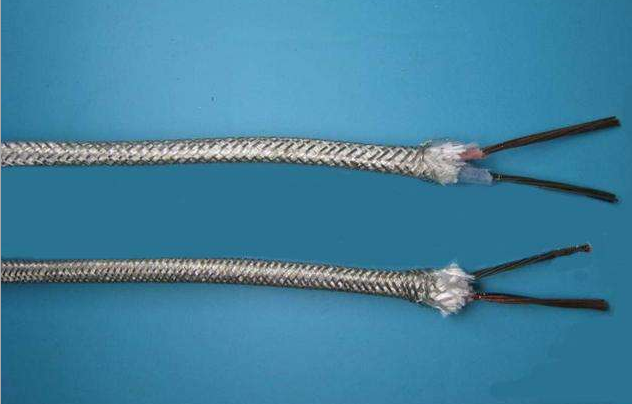

KX補償導線的作用

KX補償導線是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。等效采用IEC 584-3《熱電偶第三部份－補償導線》國家標準。KX補償導線主要應用于各種測溫裝置，已被廣泛用核電、石油、化工、冶金、電力等部門。
訂貨說明
訂的時候需標明型號、規格、線芯截面、線芯數、屏蔽方式和數量
例: EX-GV2R-GS 2×2.5mm21500m EX-FPF-GS 24×2×2.5mm21000m(總屏蔽)
KX-HF4BPP-GS 12×2×1.5mm212000m(分對屏)
熱電偶補償導線
選擇熱電偶補償導線時要知道熱電偶補償導線所處的環境溫度及現場工礦狀況，根據現場環境溫度情況選擇合適的補償導線護套，一般環境溫度在-25～105℃時選擇聚氟乙烯護套，環境溫度在-60～205℃時選擇聚全氟乙烯作為補償導線的護套，而在-60～260℃時則選擇聚四氟乙烯作為熱電偶補償導線的護套。所以在選擇時一定要注意現場工礦情況。
KX補償導線測溫原理
KX補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
一般來說，熱電偶離測溫表可能距離幾十米，熱電偶冷端（出線端）溫度與測溫表環境溫度不同（甚至可達幾十度）。
如果用普通銅導線，根據熱電偶原理，接線處又會產生溫差電勢，就會產生測量誤差。
遠距離傳輸導線的壓降問題，因為測溫表輸入阻抗較高，熱電偶產生的溫差電勢（毫伏級）傳輸電流（微A級)很小，導線上壓降損失很小，在一般情況下，在誤差范圍內。所以有熱電偶變送器，輸入熱電偶信號，輸出4-20ma，這樣可以不要補償導線，也可以遠距離傳輸了。
如果采用補償導線（須***和熱電偶分度號匹配），它選用的金屬材料，可以在接線處產生盡可能小的溫差電勢，盡可能減小測溫誤差。也就是說，將熱電偶冷端移到測溫表處。
